SG100-R एक्सटेंडेड-रेंज फिक्स्ड CH4 डिटेक्टर
ट्रांसमीटर और सेंसर के बीच विस्तारित दूरी क्षमता के साथ मीथेन (सीएच₄) निगरानी के लिए डिज़ाइन किया गया उन्नत फिक्स्ड रिमोट गैस डिटेक्शन सिस्टम।
SG100-R एक निश्चित गैस पहचान प्रणाली है जो RS485 संचार का उपयोग करके सेंसर को ट्रांसमीटर से 1000 मीटर तक अलग करती है। यह रिमोट-माउंट डिज़ाइन तब आदर्श होता है जब माप बिंदु एक डक्ट, पाइपलाइन, सीमित स्थान के अंदर होता है, या जहां गैसें हवा से भारी होती हैं - सेंसर वहां जाता है जहां खतरा है, जबकि ट्रांसमीटर डिस्प्ले देखने और कॉन्फ़िगरेशन के लिए सुविधाजनक, सुरक्षित स्थान पर रहता है।
उदाहरण के तौर पर मीथेन (CH₄) को लेते हुए, सिस्टम 1% LEL रिज़ॉल्यूशन के साथ 0 से 100% LEL तक मापने के लिए एक उत्प्रेरक दहन सेंसर का उपयोग करता है। आउटपुट में 3-तार 4-20mA, RS485 मोडबस, और तीन रिले (कम अलार्म, उच्च अलार्म, गलती अलार्म) शामिल हैं। चुंबकीय छड़ी या वैकल्पिक रिमोट कंट्रोल का उपयोग करके बाड़े को खोले बिना कॉन्फ़िगरेशन सुरक्षित रूप से किया जाता है। यूनिट में IECEx/ATEX प्रमाणन (Ex db IIC T6 Gb), IP66/IP68 सुरक्षा, और एक मजबूत डाई-कास्ट एल्यूमीनियम हाउसिंग (SS316 वैकल्पिक) है। माउंटिंग ब्रैकेट के साथ पूरा आता है।
रिमोट सेंसर प्लेसमेंट क्यों मायने रखता है?
पारंपरिक फिक्स्ड डिटेक्टर सेंसर को सीधे ट्रांसमीटर पर माउंट करते हैं - लेकिन यह हर परिदृश्य के लिए काम नहीं करता है। SG100-R इन चुनौतियों का समाधान करता है:
- डक्ट और पाइपलाइन स्थापना- आसान पहुंच के लिए सेंसर को एयरफ्लो के अंदर रखें जबकि ट्रांसमीटर बाहर रहे।
- हवा से भारी गैसें- NH₃, H₂S, और H₂ जैसी गैसें निम्न बिंदुओं पर स्थिर हो जाती हैं। सेंसर फर्श के पास जाता है; सुरक्षित पढ़ने के लिए ट्रांसमीटर आंखों के स्तर पर रहता है।
- दुर्गम क्षेत्र- सीमित स्थान, जहाज के शीर्ष, या ऊंचा डक्टवर्क - खतरनाक क्षेत्रों में चढ़ने या प्रवेश किए बिना दूर से सेंसर तक पहुंचें।
- कठोर सेंसर वातावरण- यदि माप बिंदु गीला, धूल भरा या संक्षारक है, तो ट्रांसमीटर को एक स्वच्छ क्षेत्र में स्थित किया जा सकता है, जिससे इसकी सेवा जीवन बढ़ सकता है।
- अधिकतम पृथक्करण दूरी: 1000 मीटर- ट्रांसमीटर से RS485 कनेक्शन के माध्यम से संचालित और संचारित।
मीथेन पर एक संक्षिप्त नोट (CH₄)
मीथेन प्राकृतिक गैस का प्राथमिक घटक है। यह रंगहीन, गंधहीन और अत्यधिक ज्वलनशील होता है। जब हवा में इसकी सांद्रता मात्रा के हिसाब से 5% से 15% के बीच पहुंच जाती है, तो यह विस्फोटक हो जाता है। मीथेन की निचली विस्फोटक सीमा (एलईएल) 5% वीओएल है, जिसे डिटेक्टर पर 100% एलईएल के रूप में परिभाषित किया गया है। 0-100% एलईएल मापना सीधे तौर पर इंगित करता है कि वातावरण विस्फोटक सीमा के कितना करीब है।
विशिष्ट मीथेन स्रोत:प्राकृतिक गैस पाइपलाइन, लैंडफिल, कोयला खदानें, बायोगैस संयंत्र, अपशिष्ट जल डाइजेस्टर और तेल रिफाइनरियां।
SG100-R ज्वलनशील रिसावों की पूर्व चेतावनी प्रदान करता है, विशेष रूप से दूरस्थ या कठिन-से-पहुंच वाले स्थानों में जहां पारंपरिक डिटेक्टरों को आसानी से स्थापित या रखरखाव नहीं किया जा सकता है।
फ़ील्ड अनुप्रयोग - जहां SG100-R उत्कृष्ट है
- डक्ट पाइपलाइन- वेंटिलेशन या निकास नलिकाओं के अंदर गैस की निगरानी करें; सेंसर अंदर, ट्रांसमीटर बाहर।
- भारी गैस का पता लगाना- NH₃, H₂, H₂S निम्न बिंदुओं पर स्थिर होते हैं; सेंसर फर्श के स्तर पर, ट्रांसमीटर आरामदायक देखने की ऊंचाई पर।
- सीमित स्थान में प्रवेश- टैंकों, जहाजों या सीवरों के अंदर सेंसर; कर्मियों की निगरानी के लिए ट्रांसमीटर को बाहर सुरक्षित रूप से तैनात किया गया है।
- लैंडफिल और बायोगैस संयंत्र- संग्रह कुओं और डाइजेस्टर में मीथेन की निगरानी।
- प्राकृतिक गैस कंप्रेसर स्टेशन- वाल्व गड्ढों में रिमोट सेंसर जहां पहुंच प्रतिबंधित है।
- तेल एवं गैस रिफाइनरियाँ- दुर्गम प्रक्रिया क्षेत्रों में भगोड़े उत्सर्जन की निगरानी।
- व्यर्थ पानी का उपचार- टैंक हेडस्पेस में डाइजेस्टर गैस (मीथेन) की निगरानी।
- कोयला खानों- वापसी वायुमार्ग या गोफ़ क्षेत्रों में रिमोट सेंसिंग।

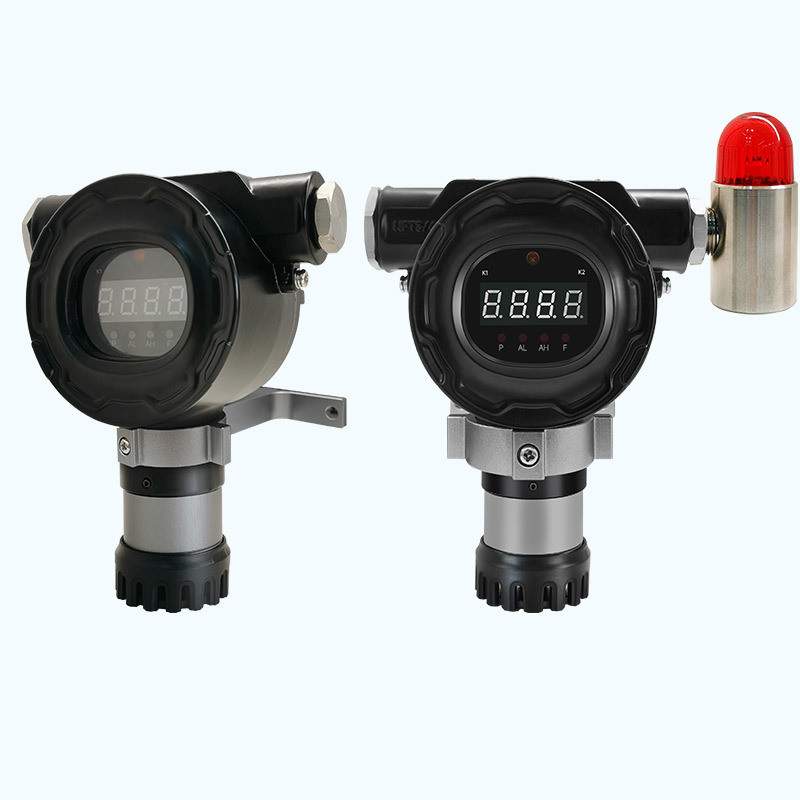

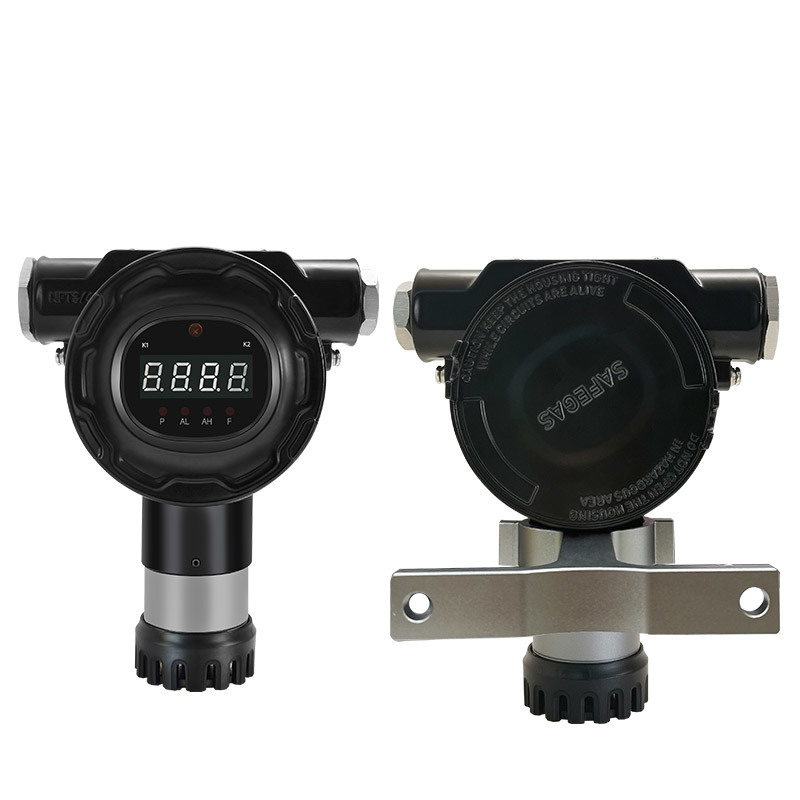

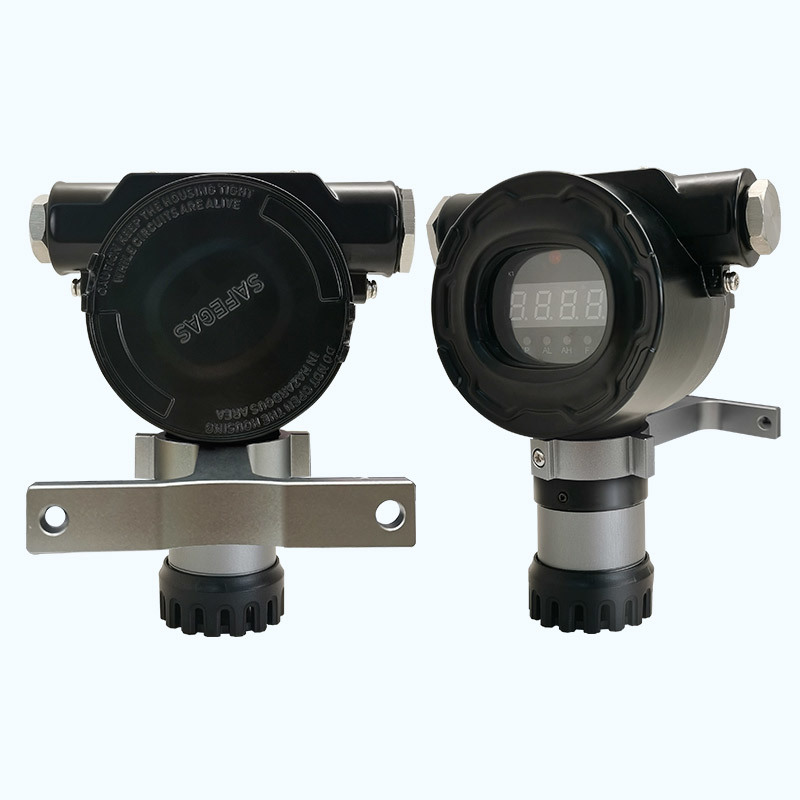

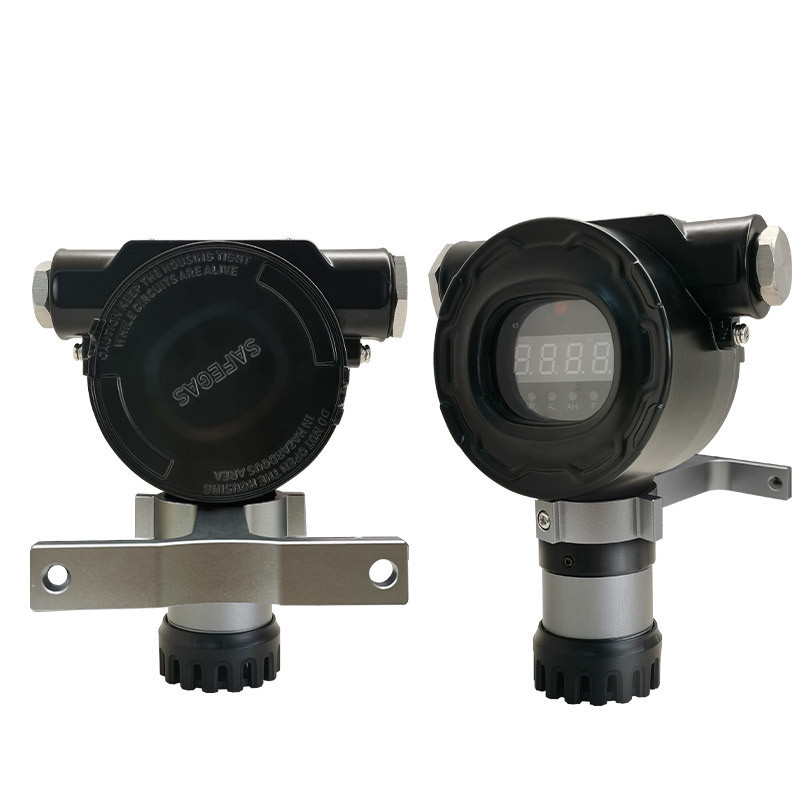

उत्पाद छवियाँ
तकनीकी विशिष्टताएँ (CH₄, 0 -100%LEL)
| पैरामीटर |
कीमत |
| लक्ष्य गैस |
मीथेन (CH₄) |
| पता लगाने का सिद्धांत |
उत्प्रेरक दहन |
| मापने की सीमा |
0 - 100%एलईएल |
| संकल्प |
1%एलईएल |
| शुद्धता |
≤ ±2-5% एफएस (सेंसर-निर्भर) |
| विस्फोट प्रूफ रेटिंग |
आईईसीईएक्स: एक्स डीबी आईआईसी टी6 जीबी, एक्स डीबी आईए आईआईसी टी6 जीबी; एटेक्स: एक्स डीबी आईआईसी टी6 जीबी, एक्स डीबी आईए आईआईसी टी6 जीबी |
| प्रवेश संरक्षण |
आईपी66/आईपी68 |
| बिजली की खपत |
<2.5W (विषाक्त गैस) / <4W (ज्वलनशील गैस) |
| मानक आउटपुट |
3-तार 4-20mA, RS485 मोडबस |
| रिले आउटपुट |
3 रिले (कम अलार्म, उच्च अलार्म, गलती अलार्म) |
| वोल्टेज आपूर्ति |
12-24V डीसी |
| प्रदर्शन |
नेतृत्व किया |
| ऑपरेटिंग तापमान (उत्प्रेरक) |
-40°C से +70°C |
| परिचालन आर्द्रता |
0-95% आरएच (गैर संघनक) |
| दबाव सीमा |
86-106 केपीए |
| संलग्नक सामग्री |
डाई-कास्ट एल्यूमीनियम (मानक); एसएस316 (वैकल्पिक) |
| केबल प्रविष्टियाँ |
1 × 3/4 एनपीटी (बाएं) और 1 × एम20 (दाएं) |
| DIMENSIONS |
157.8 × 128.8 × 69.6 मिमी |
| वज़न |
1.0 किग्रा |
| गारंटी |
1 वर्ष |
मुख्य क्षमताएँ
- 1000 मीटर की दूरी- सेंसर और ट्रांसमीटर RS485 के माध्यम से 1000 मीटर तक दूर हो सकते हैं - कठिन इंस्टॉलेशन के लिए बेजोड़ लचीलापन।
- विस्फोट रोधी प्रमाणित- IECEx और ATEX Ex db IIC T6 Gb - जोन 1 और 2 खतरनाक क्षेत्रों के लिए सुरक्षित।
- IP66/IP68 सुरक्षा- धूलरोधी, शक्तिशाली पानी के जेट से सुरक्षित और सबमर्सिबल।
- एकाधिक आउटपुट विकल्प- 4-20mA (3-तार), RS485 मोडबस, साथ ही बाहरी डिवाइस नियंत्रण के लिए तीन रिले।
- सुरक्षित विन्यास- चुंबकीय छड़ी (शामिल) या वैकल्पिक रिमोट कंट्रोल - विस्फोटक वातावरण में बाड़े को खोलने की कोई आवश्यकता नहीं है।
- स्थानीय प्रदर्शन- एलईडी स्क्रीन ट्रांसमीटर स्थान पर वास्तविक समय में गैस सांद्रता दिखाती है।
- टिकाऊ निर्माण-डाई-कास्ट एल्यूमीनियम आवास; संक्षारक स्थलों के लिए स्टेनलेस स्टील 316 वैकल्पिक।
- आसान स्थापना- माउंटिंग ब्रैकेट की आपूर्ति; मानक केबल प्रविष्टियाँ (एनपीटी और एम20)।
निर्माता के बारे में
शेन्ज़ेन युआनटे टेक्नोलॉजी कं, लिमिटेड (सेफेगास)- 2010 में स्थापित, गैस का पता लगाने के अनुसंधान एवं विकास, विनिर्माण और बिक्री में 16 वर्षों से अधिक का अनुभव। कंपनी तेल एवं गैस, रसायन, पर्यावरण संरक्षण, इलेक्ट्रॉनिक्स, नगरपालिका इंजीनियरिंग, कृषि और घरेलू उपकरणों की सेवा प्रदान करती है।
मुख्य साख:
- ISO9001, ISO45001, IECEx, ATEX, EMC के तहत प्रमाणित
- वार्षिक उत्पादन क्षमता: >80,000 इकाइयाँ
- विशिष्ट डिलीवरी: 5-7 कार्य दिवस
- 24/7 वैश्विक बिक्री उपरांत समर्थन
- उत्पाद श्रृंखला में पोर्टेबल डिटेक्टर, फिक्स्ड ट्रांसमीटर, गैस विश्लेषक, नियंत्रण पैनल, डॉकिंग स्टेशन और अंशांकन सहायक उपकरण शामिल हैं।
अक्सर पूछे जाने वाले प्रश्नों
Q1: सेंसर ट्रांसमीटर से कितनी दूर हो सकता है?
A1: RS485 संचार का उपयोग करके 1000 मीटर तक।
Q2: क्या SG100-R मीथेन के अलावा अन्य गैसों का पता लगा सकता है?
ए2: हाँ. यह सैकड़ों सेंसर प्रकारों का समर्थन करता है - उत्प्रेरक (ज्वलनशील), आईआर (सीओ₂, सीएच₄), इलेक्ट्रोकेमिकल (विषाक्त), और पीआईडी (वीओसी)। विशिष्ट गैस विन्यास के लिए हमसे संपर्क करें।
Q3: क्या ट्रांसमीटर में डिस्प्ले है?
ए3: हां, एक एलईडी डिस्प्ले ट्रांसमीटर स्थान पर वास्तविक समय में गैस सांद्रता दिखाता है।
Q4: मैं बाड़े को खोले बिना अलार्म सेटपॉइंट को कैसे समायोजित करूं?
ए4: आपूर्ति की गई चुंबकीय छड़ी (गैर-घुसपैठक) या वैकल्पिक रिमोट कंट्रोल का उपयोग करें - खतरनाक क्षेत्रों में सुरक्षित।
Q5: कौन से रिले प्रदान किए जाते हैं?
A5: तीन रिले - कम अलार्म, उच्च अलार्म, और गलती अलार्म। वे सीधे बाहरी हॉर्न, स्ट्रोब लाइट, पंखे या सोलनॉइड वाल्व चला सकते हैं।
Q6: सुरक्षा रेटिंग क्या है?
A6: IP66 (धूलरोधी, शक्तिशाली जल जेट से सुरक्षित) और IP68 (पनडुब्बी)।
Q7: वारंटी अवधि क्या है?
ए7: ट्रांसमीटर और सेंसर के लिए 1 वर्ष (सेंसर उपभोग्य सामग्रियों की प्रकार के आधार पर कम वारंटी हो सकती है)।
Q8: क्या रिमोट सेंसर को अपनी बिजली आपूर्ति की आवश्यकता है?
ए8: नहीं। ट्रांसमीटर आरएस485 कनेक्शन के माध्यम से रिमोट सेंसर को शक्ति प्रदान करता है।
Q9: क्या मैं सेंसर को डक्ट या पाइपलाइन के अंदर स्थापित कर सकता हूँ?
ए9: हाँ. रिमोट सेंसर को नलिकाओं, ढेरों या पाइपों में स्थापना के लिए डिज़ाइन किया गया है - ट्रांसमीटर एक सुलभ, सुरक्षित स्थान पर बाहर रहता है।
Q10: क्या SG100-R विस्फोटक वातावरण के लिए प्रमाणित है?
ए10: हाँ. इसके पास जोन 1 और जोन 2 के खतरनाक क्षेत्रों के लिए IECEx और ATEX Ex db IIC T6 Gb प्रमाणन है।
मानक पैकेज सामग्री
- गैस डिटेक्टर - 1 इकाई
- चुंबकीय छड़ी - 1 टुकड़ा
- उपयोगकर्ता पुस्तिका (अंग्रेजी) - 1 प्रति
- अनुरूपता प्रमाणपत्र/वारंटी कार्ड - 1 प्रति
- माउंटिंग ब्रैकेट - 1 सेट
- रिमोट कंट्रोल - 1 टुकड़ा
